冷压端头概念及分类介绍

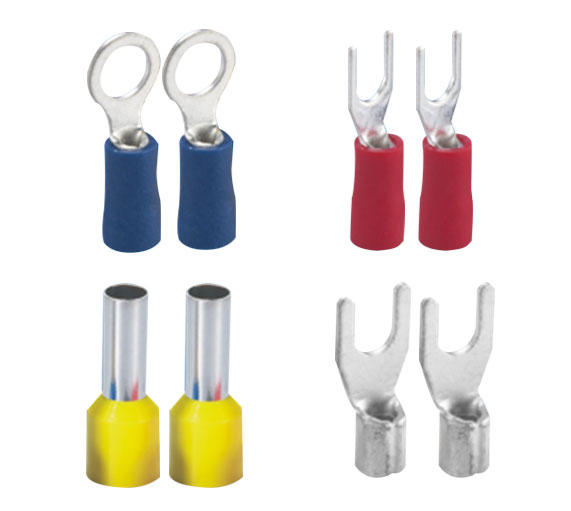

绝缘端子又名冷压端头,电子连接器,空中接头都归属于冷压端头。是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。 随着工业自动化程度越来越高和工业控制要求越来越严格，接线端子的用量逐渐上涨。随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。目前用得最广泛的除了PCB板端子外，还有五金连续端子，螺帽端子，弹簧端子等等。圆形预绝缘端头、冷压接线端头、叉形预绝缘端头、针形预绝缘端头、片形预绝缘端头、子弹形全绝缘端子头、长形中间接头、短形中间接头、圆形裸端头、叉形裸端头、公母预绝缘端子、管形预绝缘端头、管形裸端头、针形裸端头。

冷压接线端子在接线端子中，其接触力是基本要素之一，在进行使用时要是没有足够的接触压力，在进行操作时可以采用再好的导电材料也无济于事，主要是因为假如接触力过低，导线与导电片之间将产生位移，从而产生氧化污染，使接触电阻增大而导致过热。

冷压端子只需对螺钉施加0.8Nm的扭矩，便可产生高达750N的实际接触力，且该力的大小与导线截面毫无关系。因此，采用接线端子压线框拥有不受任何环境影响，大接触面积、大接触力的联接。电压降小接触点的电压降大小也是鉴别接线座质量的尺度之一。

冷压端子在操作时可以施以很小的力矩，在运行时其电压降的值依然大于低于所要求的界限，同时，施加的力矩在很大范围内变化，电压降几乎不变。因此，虽然不同的操作人员所使用的力矩大小不同，却不会影响连接质量。这是接线端子采用压线框可靠性的又一证明。

冷压端子自锁功能大的接触力只有持久地作用在导线上才有意义。 接线端子采用压线框在这方面也具有较大的可靠性。在拧紧螺钉的过程中压线框上面带螺纹的舌片向上弹起，由此产生一个对螺钉的反作用力。由于温度造成的导线直径的改变由压线框本身的弹性作用来抵消，因此无须再次拧紧螺钉。

冷压端子对压上导线的压线框在130℃的环境下作168小时的老化试验，然后又以20倍的重力加速度作168小时的震动试验。在完成了这些比VDE0611还要严格的试验后，导线从压线框中的拔出力仍比VDE0611的规定 值高出六倍之多，而电压降仍然保持不变。

冷压接线端子采用压线框的免维护性。气密性多种环境因素，如温度、空气湿度等长年作用在接线端子上，因此接线端子必需有能力经受不利环境因素的考验，根据DIN41640的规定所作的试验以及实际经验证明，即使在连接没有压接端头的软导线的情况下，压线框也能保持其气密性能。
