接线端子设计时需要注意什么？

2021-08-19 10:21:29

次

随着电子行业的发展，接线端子的使用范围越来越大，而且种类也越来越多。用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。接线端子是电气连接的组成部分之一，在电气连接中起着重要的作用。下面介绍一些，接线端子设计时的注意事项。

1、产品标准：端子属于连接器的范围，因此在规划接线端子时要看 IEC、UL、CSA、VDE、TU、GB 等国际、国内电气连接标准，还要看一些工作标准，如 JB、GJB 等。在中国，通用接线端子标准为 GB14048.7/8。

2、产品设计方向：如螺钉防掉、拼接的产品设计前后呈弧形，长位数变形等，壁厚不均匀构成的缩水变形等。螺钉的防掉有以下几种：三条筋防掉、箍口防掉，颈口防掉，冲压防掉，中国颈口防掉的产品不多，而大多数研究都选用颈口防掉。插拔式端子的插拔力与材料、电镀、设计都有关联。

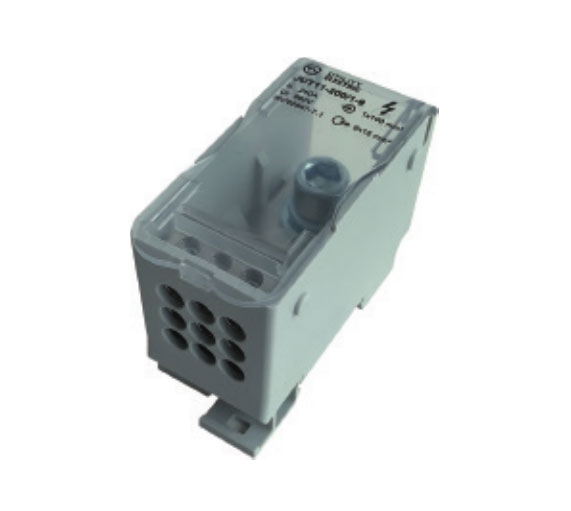

沈阳电器件

插拔式端子的插拔力要平稳，接触电阻要小，要能得到满足需求，所以对五金弹片材料的具有较高要求。对高功用的接线端子，业界一般都是我们选用美国进口的磷铜等高导高弹性材料。

3、材料的选择: 材料的功能直接影响整个产品的功能，是计划的关键。以 pa66为例，它是大多数制造商使用比较广泛的塑料材料。材料符合 ul94，v0阻燃级。设计时，cti参数需要达到要求，这直接影响成品能否通过冲击电压和耐老化性能的测试。
